Questão de Física - Considerando o enunciado e a figura, assinale a alternativa correta.

3 – (ACAFE-SC) Na associação de resistores (figura abaixo), R1 = 8 Ω, R2 = 12 Ω e R3 = 1,2 Ω, onde V = 24 V.

Considerando o enunciado e a figura, assinale a alternativa correta.

a) A intensidade de corrente no resistor R3 é de 6 A.

b) A voltagem no resistor R2 é 16 V.

c) A intensidade de corrente no resistor R1 é 2,4 A.

d) O resistor equivalente da associação vale 5 Ω.

RESPOSTA:

Letra C

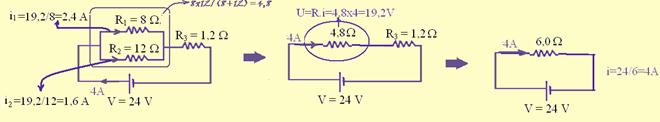

Observe a resolução na sequência abaixo, na ida e na volta:
